В промышленности, особенно там, где работают с жидкостями, газами или пищевыми продуктами, есть детали, на которые редко обращают внимание до тех пор, пока не столкнёшься с конкретной задачей. Переход из нержавеющей стали под приварку — именно такая деталь. Маленький элемент трубопровода, который играет ключевую роль в соединении труб разного диаметра, обеспечивая герметичность, долговечность и устойчивость к среде, в которой он работает.
Я помню, как впервые столкнулся с этой деталью в цеху по производству пива. Задача была простая — смонтировать новую линию розлива, но оказалось, что старые трубы имели диаметр 57 мм, а новые секции — 60,3 мм. И вот тогда я впервые по-настоящему оценил переходники. Не просто кусок металла, а точный инженерный элемент, рассчитанный под сварку, который идеально соединил две несовместимые, на первый взгляд, системы.

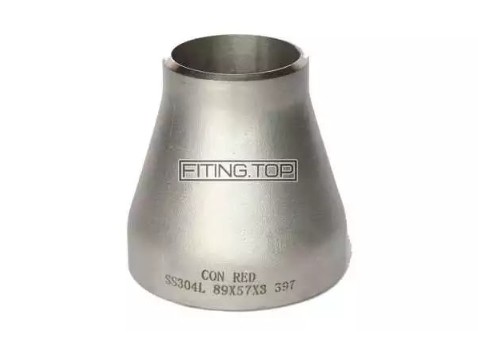

Что такое переход под приварку
Проще говоря, это соединительная деталь, которая позволяет состыковать две трубы разного диаметра. В отличие от резьбовых или фланцевых решений, переход под приварку становится частью трубопровода — после монтажа шов зачищается, и в системе нет «слабых мест», через которые может пойти утечка.
Чаще всего такие переходы изготавливают из нержавеющей стали марок AISI 304 и AISI 316. Первая отлично подходит для работы с пищевыми продуктами, напитками, молочкой, вино- и пивоварением. Вторая — устойчива к агрессивным средам, включая морскую воду и некоторые химические реагенты, поэтому её любят химики и фармацевты.
Виды и особенности
Переходы бывают двух типов — концентрические и эксцентрические.
- Концентрический — когда оси труб совпадают. Это удобно, если по трубопроводу идёт жидкость под давлением и важен равномерный поток.
- Эксцентрический — оси смещены. Такой вариант нужен, когда требуется избежать скопления жидкости или воздуха в верхней части трубы, например, при гравитационной подаче продукта.
В пивоварне мы однажды столкнулись с ситуацией, когда после CIP-мойки в верхней части трубопровода оставалась «карманом» вода, которая при следующем запуске партии давала разбавленный продукт. Проблему решили заменой пары концентрических переходов на эксцентрические — и всё, вопрос ушёл.
Материалы и стандарты
Как инженер, я всегда обращаю внимание на маркировку. Если на детали нет чёткого указания марки стали и стандарта (например, EN 10253, DIN 2616 или аналогов), я бы не советовал её использовать в серьёзных проектах.
AISI 304 — классический выбор для пищевых производств, устойчив к коррозии, легко варится, но не любит высоких концентраций хлоридов.
AISI 316 — дороже, но выдерживает морскую воду и кислые среды, что делает её незаменимой в химии.
Толщина стенки подбирается в зависимости от давления и типа среды. На пищевом производстве мы обычно работаем с толщиной 1,5–2 мм, но в химии и нефтянке это может быть 3–4 мм.
Сварка и монтаж: нюансы, которые нельзя игнорировать
Сварка переходов из нержавейки — дело тонкое. Если перегреть металл, особенно тонкостенный, можно получить межкристаллитную коррозию. Поэтому я всегда настаиваю на использовании аргонодуговой сварки с защитой обратной стороны шва (поддувкой аргоном изнутри).
Однажды видел, как монтажники решили «сэкономить» и варили без поддува. Результат? Внутри шва образовался тёмный налёт — окислы, которые потом стали точками коррозии. Через полгода в этом месте появилась течь.
Где применяются переходы под приварку
Сфера применения обширная:
- пищевые производства (пиво, молоко, соки, вода)
- фармацевтика
- химическая промышленность
- судостроение
- нефтегазовая отрасль
Везде, где нужны герметичные, прочные и долговечные соединения, которые не разберёшь, но и менять придётся очень нескоро.
Производственные истории
В одном проекте для молочного завода мы монтировали линию для йогурта. Там требовалось соединить старые участки труб из AISI 304 с новыми из AISI 316. Казалось бы, две нержавейки, в чём проблема? Но разные коэффициенты теплового расширения и разная толщина стенки могли привести к деформации при нагреве. Решили использовать переходы, где плавный конус обеспечивал равномерное распределение напряжений, а сварка проводилась с контролем температуры нагрева.
Преимущества перехода из нержавеющей стали под приварку
- Абсолютная герметичность соединения
- Высокая коррозионная стойкость
- Длительный срок службы (10–30 лет при правильной эксплуатации)
- Возможность работы при высоком давлении и температуре
- Гигиеничность (особенно важна в пищевой и фармацевтической отраслях)
Переход из нержавеющей стали под приварку — это не просто соединительная деталь, а элемент, от которого зависит надёжность всей системы. Опыт показывает: сэкономить на качестве здесь значит создать себе проблемы в будущем. Хорошо подобранный и грамотно установленный переход будет работать десятилетиями, не напоминая о себе, а это в промышленности — лучший комплимент оборудованию.
Если подытожить, то мой совет прост: выбирайте марку стали под конкретную среду, следите за качеством сварки и не доверяйте деталям без маркировки. Тогда ваш трубопровод будет служить верой и правдой долгие годы.
